Automatisches Netzumschaltgerät für PV-Systeme

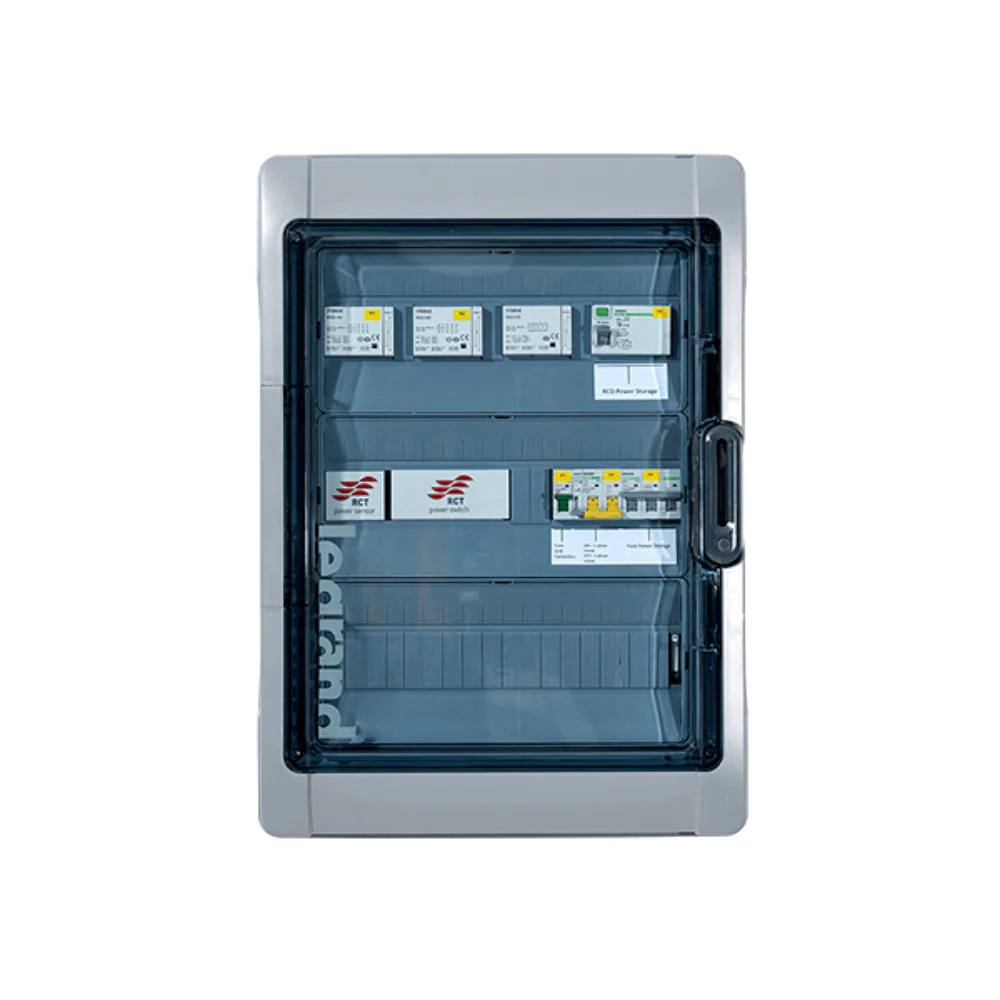

Der RCT Power Switch 63/25 ist ein automatisches Netzumschaltgerät für Photovoltaik-Anlagen mit RCT Power Storage DC. Er sorgt bei Stromausfall für eine unterbrechungsfreie Umschaltung in den Ersatzstrombetrieb. So bleiben wichtige Verbraucher weiterhin versorgt. Ideal für Eigenheime mit Batteriespeicher, die ihre Energieversorgung auch bei Netzausfall sichern wollen.

Funktion und Einsatzbereich

Der RCT Power Switch 63/25 ist ein automatisches Netzumschaltgerät für Photovoltaiksysteme mit Batteriespeicher. Er erkennt einen Netzausfall und trennt das Hausnetz allpolig vom öffentlichen Netz. Danach wird automatisch ein Ersatzstromnetz aufgebaut, das von der PV-Anlage und dem Batteriespeicher gespeist wird. So bleiben wichtige Verbraucher wie Beleuchtung, Heizung oder Kommunikationsgeräte weiterhin in Betrieb. Nach Wiederkehr des Netzes erfolgt die Rückschaltung automatisch. Der Switch ist für den Einsatz in Wohnhäusern, kleinen Gewerbeanlagen und Eigenverbrauchssystemen geeignet.

Kommunikation und Integration

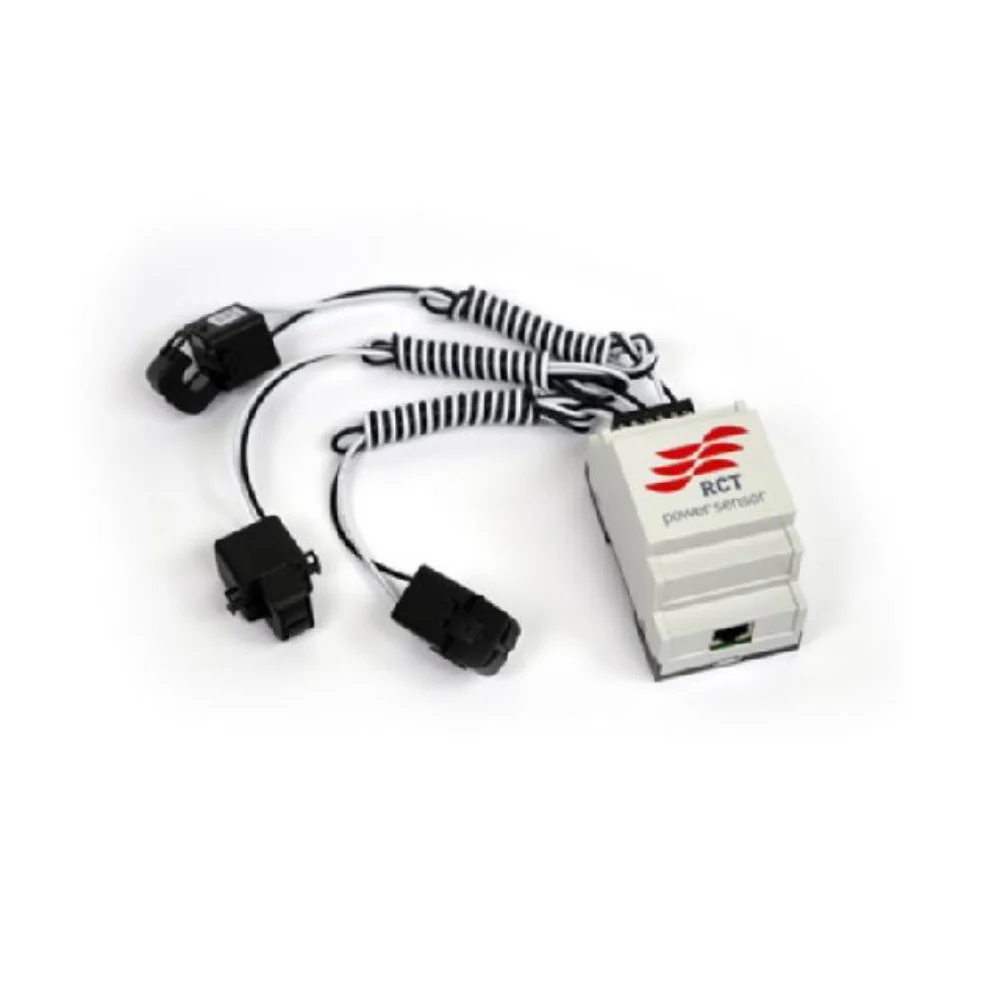

Der Power Switch kommuniziert über RS485 und CAN-Bus mit dem RCT Power Storage DC. Der integrierte Power Sensor misst die relevanten Energieflüsse und übermittelt diese an das Energiemanagementsystem. Die Daten dienen der Steuerung der Energieverteilung zwischen Netz, Speicher und Verbrauchern. Durch die direkte Integration in das RCT-System ist keine zusätzliche Steuerung notwendig. Die Installation erfolgt über RJ45-Verbindungen, wodurch eine stabile Datenübertragung gewährleistet ist. So wird der Switch vollständig in das Gesamtsystem eingebunden und ermöglicht eine präzise Steuerung der Energieflüsse.

Kompatibilität und Installation

Der RCT Power Switch 63/25 ist ausschließlich mit den RCT Power Storage DC 4.0, 6.0, 8.0 und 10.0 kompatibel. Die Installation erfolgt an der Wand mit vertikaler Ausrichtung und Kabelanschluss nach unten. Dank Federkraftklemmen und vorkonfektionierter RJ45-Leitungen ist der Anschluss einfach. Der Switch unterstützt die Netzformen TN-C-S, TN-S und TT. Mit Schutzart IP65 ist er gegen Staub und Strahlwasser geschützt. Die Umschaltzeit liegt bei 5 bis 10 Sekunden. Durch die allpolige Trennung erfüllt das Gerät die Anforderungen deutscher Netzbetreiber und sorgt für eine sichere Umschaltung zwischen Netz- und Ersatzstrombetrieb.

Technische Merkmale und Leistung

Der Power Switch 63/25 arbeitet mit einer Nennspannung von 230/400 VAC und einer Frequenz von 50 Hz. Die maximale netzseitige Vorsicherung beträgt 63 A. Die thermische Durchgangsleistung liegt bei 30 kW bei 25 °C Umgebungstemperatur und 20 kW bei 40 °C. Der Standby-Verbrauch beträgt etwa 15 W. Das Gehäuse ist aus robustem Material gefertigt und bietet Schutzklasse II. Mit einem Gewicht von 15 kg und Abmessungen von 448 x 610 x 160 mm lässt sich der Switch platzsparend montieren. Er erfüllt die Normen IEC/EN 61439-1/2/3 und VDE-AR-E 2510-2.

Technische Details
Artikelbezeichnung	RCT Power Switch 63/25
Artikelnummer	310-0003
Nennspannung	230/400 VAC
Nennfrequenz	50 Hz
Max. Vorsicherung	63 A
Max. Kurzschlussstrom	10 kA
Thermische Durchgangsleistung	30 kW (25 °C) / 20 kW (40 °C)
Standby-Verbrauch	15 W
Netztrennung	4-polig
Netzformen	TN-C-S / TN-S / TT
Kommunikation	RS485, CAN-Bus
Schutzklasse	II
IP-Schutzart	IP65
Betriebstemperatur	-5 °C bis +40 °C
Abmessungen (BxHxT)	448 x 610 x 160 mm
Gewicht	15,0 kg
Kompatible Geräte	RCT Power Storage DC 4.0 / 6.0 / 8.0 / 10.0
Garantie	2 Jahre Herstellergarantie
Hersteller	RCT Power
